Описание
Серия VMPU-E-1 приточных установок с электрическим нагревом в шумоизолированном корпусе VENTMATIC представлена в 4-х типоразмерах:
Модель | Диаметр подключения, мм | Номинальная
произв., м3/ч |
Масимальная произв. м3/ч | Максимальный напор, Па |
VMPU-E-300-2.3/1-1 | 125 | 300 | 412 | 396 |
VMPU-E-500-3.6/1-1 | 160 | 500 | 710 | 486 |
VMPU-E-700-6.0/3-1 | 200 | 700 | 949 | 690 |
VMPU-E-1000-9.0/3-1 | 250 | 1000 | 1450 | 965 |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания — СНИЗУ

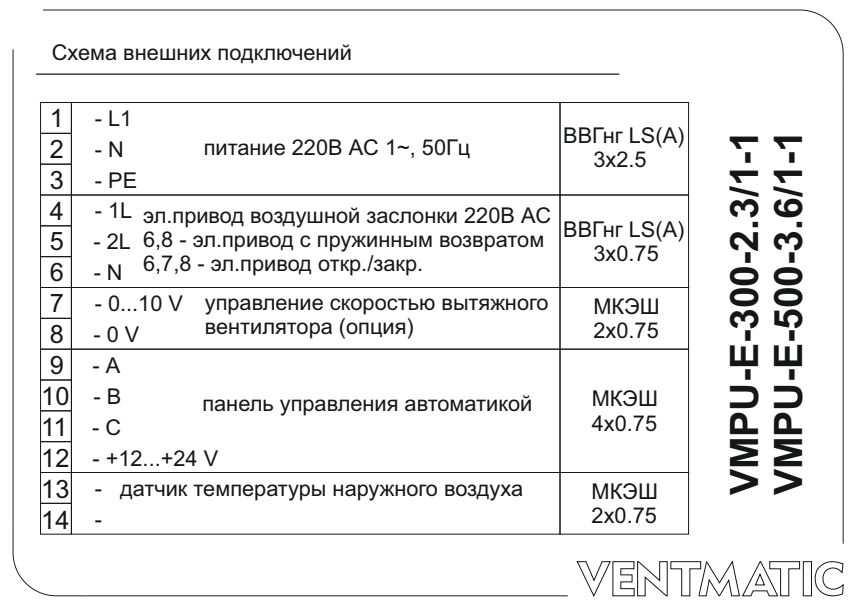

- Электроподключение — СБОКУ СЛЕВА
- Монтаж в ЛЮБОМ положении
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу
- Допустимая температура эксплуатации -30…+40 С
- Класс защиты IP40
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель |
Напряжение, В |
Кол-во фаз |
Потребляемая мощность, Вт |
Ток (max), А |
Тип электронагревателя |
Мощн. эл.наг рева, Вт |
Частота вращ.вент. об/мин |
Толщина шумоизоляции, мм |
Уровень шума, Дб |
Масса, кг |
VMPU-E-300-2.3/1-1 |
220-230
|
1
|
2280 | 10,3 | Керамиче
ский (РТС) |
2250 | 2800
|
27 | 48 | 20.1 |
VMPU-E-500-3.6/1-1 | 3695 | 16,9 | Керамиче
ский (РТС) |
3600 | 3300 | 27 | 49 | 22.5 | ||
VMPU-E-700-6.0/3-1 | 380 | 3 | 6175 | 9,4
|
ТЭН оребрен
ный |
6000 | 3250 | 27 | 51 | 32.4 |
VMPU-E-1000-9.0/3-1 | 9175
|
14,1
|
ТЭН оребрен
ный |
9000 | 2570 | 27 | 53 | 38.6 |
Применяем высококачественный тихий ЕС вентилятор
«LONGWELL». Гарантия безотказной работы — 40000 часов! |

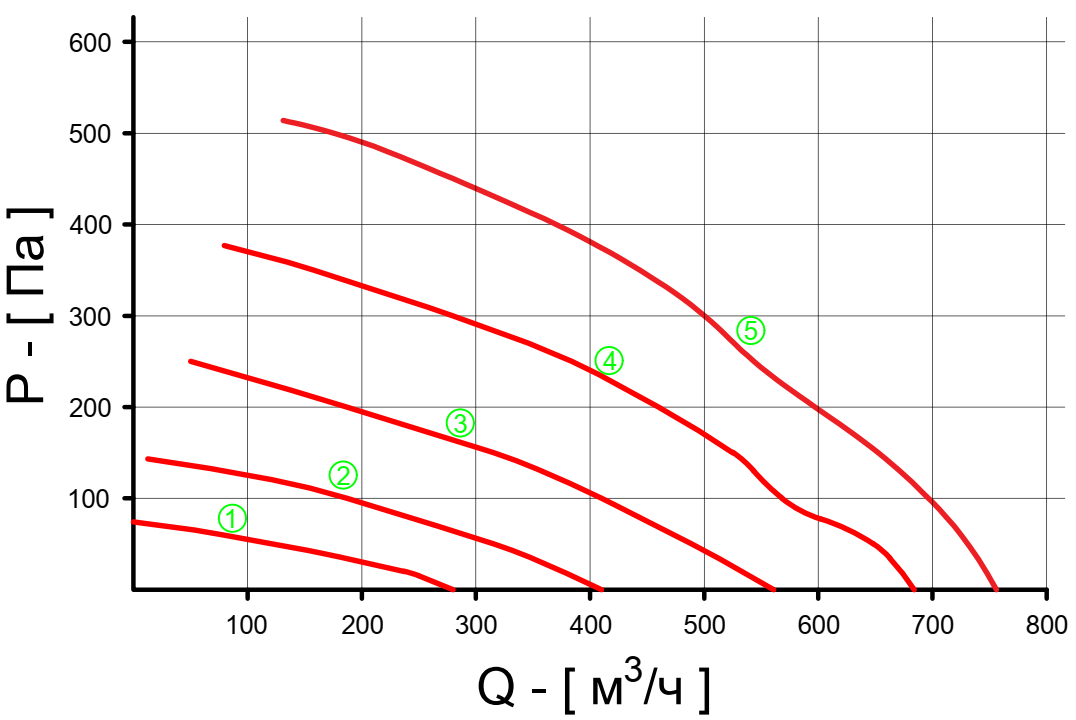

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
ДОСТУПНЫЙ ФУНКЦИОНАЛ
|
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА
- клеенный КАССЕТНЫЙ фильтр толщиной 60 мм и мягкой рамкой
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРА — М5 (F5)
Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Толщина, мм | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | |
Начальное | Конечное | ||||||
Кассетный | (М5)F5 | Ee 45-60%, Ea <20% | 60 | 49 | 400 | от -40до +60 | не более 95 |
Фильтр меняется по сработке автоматики установки. На панели управления появится запись «ФИЛЬТР».
Использованный фильтр утилизируется, как строительный мусор.

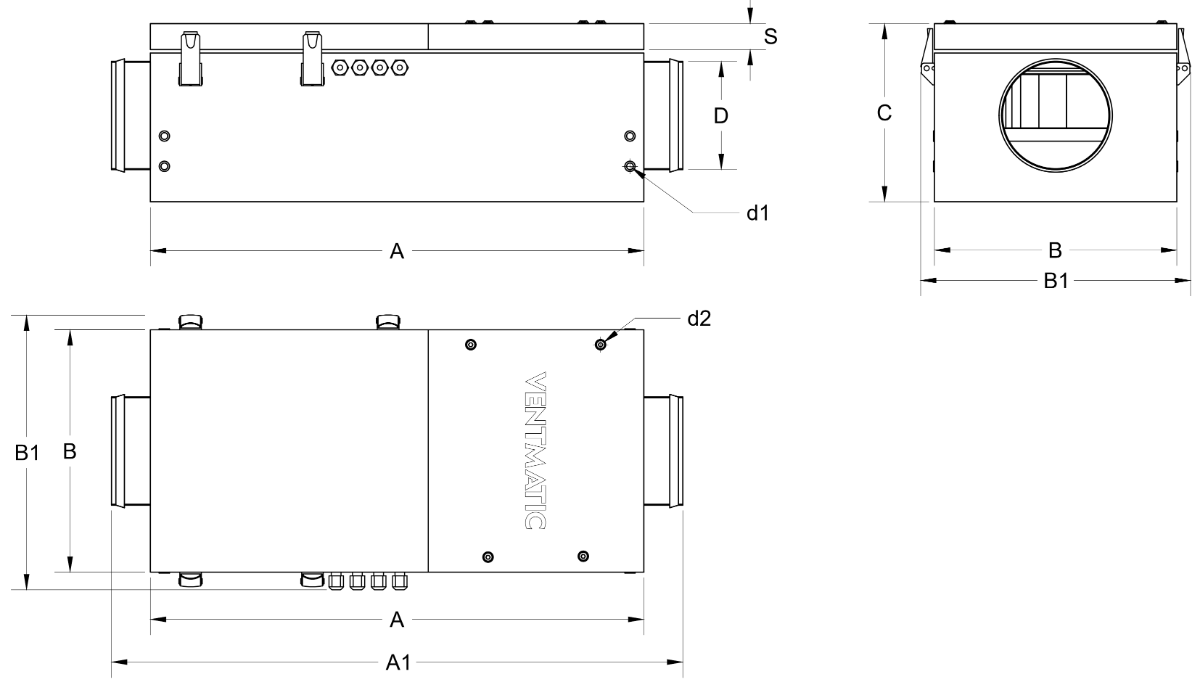

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель | А | В | С | А1 | В1 | D | S | d1 | d2 |
VMPU-E-300-2.3/1-1 | 696 | 352 | 220 | 786 | 394 | 123 | 30 | M8 | M6 |
VMPU-E-500-3.6/1-1 | 742 | 352 | 255 | 832 | 394 | 158 | 30 | M8 | M6 |
VMPU-E-700-6.0/3-1 | 852 | 460 | 295 | 942 | 508 | 198 | 30 | M8 | M6 |
VMPU-E-1000-9.0/3-1 | 852 | 460 | 345 | 942 | 508 | 248 | 30 | M8 | M6 |

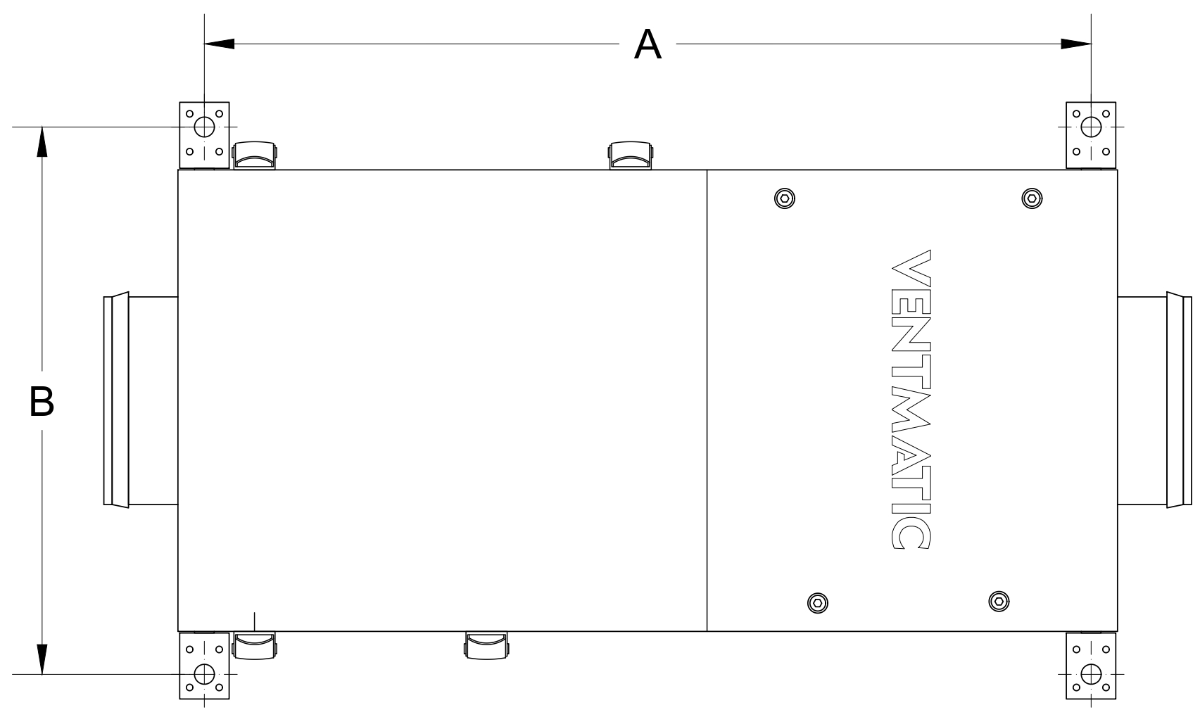

МОНТАЖНЫЕ РАЗМЕРЫ
!!! МОНТАЖ В ЛЮБОМ ПОЛОЖЕНИИ !!! |
Модель | А | В |
VMPU-E-300-2.3/1-1 | 662 | 404 |
VMPU-E-500-3.6/1-1 | 708 | 404 |
VMPU-E-700-6.0/3-1 | 818 | 512 |
VMPU-E-1000-9.0/3-1 | 818 | 512 |
КОМПЛЕКТ ПОСТАВКИ
Установка приточная серии VMPU-E-1 в сборе | 1 шт |
Комплект креплений для монтажа | 1 компл |
Панель управления автоматикой | 1 шт |
Паспорт изделия | 1 шт |
Упаковочная коробка | 1 шт |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет | 2 |
Назначенный срок службы, лет не менее | 8 |
Срок хранения, лет | 1 |
