VMPU-W-1000-1

245912 ₽

УСТАНОВКА ПРИТОЧНАЯ, ВОДЯНОЙ НАГРЕВ, 1000 м3/ч, 1 фаза, 230В

  • Производитель продукции ООО»ВЕНТМАТИК», Россия
  • Сторона обслуживания — СНИЗУ
  • Максимальный расход воздуха 1780 м3/ч
  • Номинальный расход воздуха 1000 м3/ч
  • Напор max 914 Па
  • Энергоэффективный EC двигатель 169 Вт
  • 5 скоростей вентилятора
  • Эргономичная и удобная сенсорная панель управления
  • Интерфейсы Modbus, Ethetnet
  • Встроенный смесительный узел водяного нагрева
  • Кассетный фильтр, класс очистки М5 (F5)
  • Компактные размеры!!!
  • Круглый размер для подключения 250 мм
  • Уровень шума в окружению 49 дБ max
  • Толщина шумоизолированной стенки 30 мм
  • Цвет корпуса RAL 7035
  • Cъемная шумоизолированная крышка
  • Класс защиты IP40
  • Размеры корпуса 872х660х355 мм
  • Масса   58.0 кг.
Категорий: , , , , , ,

Описание

Серия VMPU-W-1 компактных приточных установок с водяным нагревом в шумоизолированном корпусе VENTMATIC представлена в 2-х типоразмерах:

Модель Диаметр подключения, мм Номинальная

произв., м3/ч

 Масимальная произв. м3/ч Максимальный напор, Па
VMPU-W-500-1 200 500 880 446
VMPU-W-1000-1 250 1000 1780 914

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

  • Сторона обслуживания — СНИЗУ
  • Электроподключение — СБОКУ СПРАВА
  • Подключение труб теплоснабжения — СБОКУ СПРАВА
  • Монтаж в ТОЛЬКО В ГОРИЗОНТАЛЬНОМ положении
  • Возможность замены всех элементов установки без демонтажа
  • Удобный доступ к фильтрующему элементу
  • Допустимая температура эксплуатации -30…+40 С
  • Класс защиты IP40

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель
Напряже
ние, В
Кол-во фаз
Потребляемая мощность, Вт
Ток (max), А
Х-ка насоса /  KVS клапана
Размер подключения труб, дюйм
Частота вращения вент. об/мин
Толщина шумоизоляции, мм
Уровень шума, Дб
Масса, кг
VMPU-W-500-1

220-230







1



 136 0.89 25-40 / 4.0 1″ 3200 27 48 46
VMPU-W-1000-1 246 1.27 25-60 / 6.3 1″ 2570 27 49 58



В данной модели применяется компактный вентилятор в внешним ротором «LONGWELL». Тип мотора — ЕС

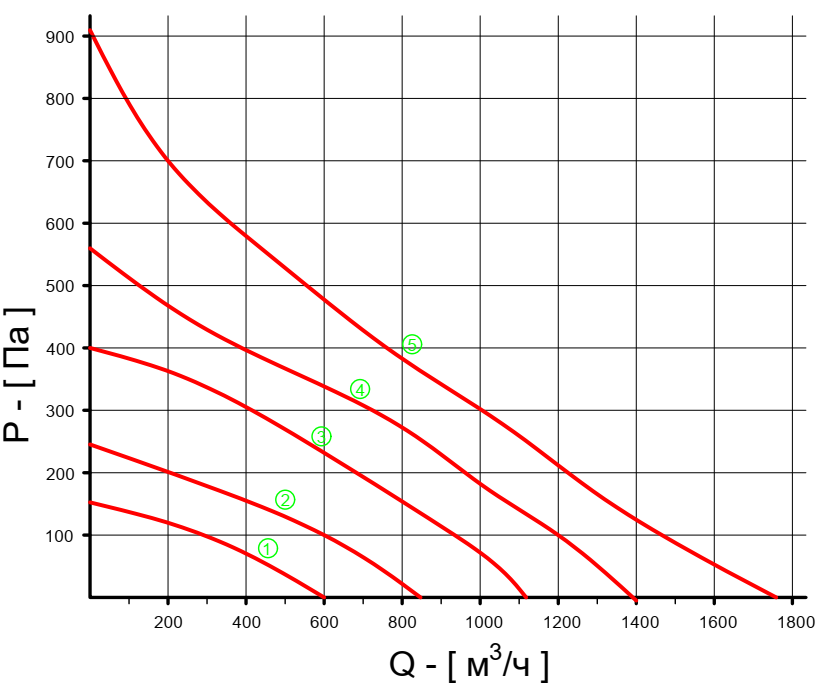

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ

ДОСТУПНЫЙ ФУНКЦИОНАЛ

  • кнопка ПУСК/СТОП
  • 5 скоростей вентилятора
  • задание уставки (темп. подаваемого воздуха)
  • установка времени и даты
  • работа по расписанию
  • режим ЛЕТО / ЗИМА
  • индикация неисправностей
  • индикация комнатной температуры
  • индикация влажности в помещении
  • адаптивная подсветка дисплея

ДОСТУПНЫЕ ОПЦИИ

  • подключение датчика наружной температуры
  • управление (раздельно) скоростью вытяжного вентилятора
  • протоколы MODBUS, ETHERNET

ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА

  • клеенный КАССЕТНЫЙ фильтр толщиной 60 мм и мягкой рамкой
  • фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
  • в 6 раз увеличена площадь фильтрации по отношению с площади сечения
  • высокая формоустойчивость фильтровального полотна
  • класс очистки ФИЛЬТРА — М5 (F5)
Тип фильтра Класс фильтра по ГОСТ Р ЕН 779-2007 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Толщина, мм Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, %
Начальное Конечное
Кассетный (М5)F5 Ee 45-60%, Ea <20% 60 49 400 от -40до +60 не более 95

Фильтр меняется по сработке автоматики установки. На панели управления появится запись «ФИЛЬТР».

Использованный фильтр утилизируется, как строительный мусор.

ГАБАРИТНЫЕ РАЗМЕРЫ

Модель А В С С1 А1 А2 В1 D S d1 d2
VMPU-W-500-1 812 560 305 328 902 552 738 198 30 M8 M6
VMPU-W-1000-1 872 660 355 378 962 552 846 248 30 M8 M6

МОНТАЖНЫЕ РАЗМЕРЫ

!!! МОНТАЖ ТОЛЬКО В ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ !!!
Модель А В
VMPU-W-500-1 778 612
VMPU-W-1000-1 838 712

КОМПЛЕКТ ПОСТАВКИ

Установка приточная серии VMPU-W-1 в сборе 1 шт
Комплект креплений для монтажа 1 компл
Панель управления автоматикой 1 шт
Паспорт изделия 1 шт
Упаковочная коробка (деревянная обрешетка) 1 шт

ПОКАЗАТЕЛИ НАДЕЖНОСТИ

Гарантийный срок, лет 2
Назначенный срок службы, лет не менее 6
Срок хранения, лет 1
